| 如圖1所示，此類偏心軸要求兩端B、C偏心外圓與A基準外圓偏心方向一致，且偏心尺寸不同，一般均在5mm之內，偏心誤差要求小于0.05mm。
圖 1 偏心軸
為了滿足以上要求，采用了以下工藝及工裝。
1.首先將A基準的所有外圓加工好，在軸的兩端均留φ50mm長25mm的工藝夾頭，要求夾頭與A基準同軸且臺階面與A基準垂直。
2.將軸的兩端夾頭銑成扁42h6，見圖1，要求扁與A基準中心對稱且兩端平行。

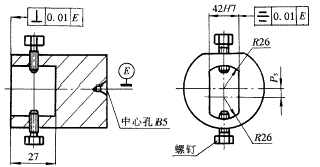

3.工裝制作：卡罐兩件，如圖2所示，要求槽42H7與中心孔B5對稱，槽的端面與中心孔垂直。
圖 2 卡罐
4.將卡罐裝在軸的兩端，卡罐偏心方向應一致，通過卡罐的槽與軸的扁42H7/h6的配合，控制了偏心的方向；通過調節卡罐上的壓緊螺釘可調節偏心量；使卡罐的端面與軸的臺階面壓緊，保證軸的中心與卡罐中心平行。
5.在車床上用雙頂尖裝夾，四爪夾緊卡罐旋轉，以A基準兩端外圓用表測量，調整卡罐上的螺釘，調整至不同的偏心量，車削各偏心外圓至尺寸。
6.當偏心軸加工完后切去兩端工藝夾頭。
此種加工方法簡便、可靠，避免了原有加工方法的繁瑣(鏜床打中心孔)，可應用于要求方向一致的多個偏心的偏心軸加工。 |
